توقف خط تولید به دلیل فرسایش قطعات، کابوس هر مدیر کارخانه‌ای است. در صنایع غذایی، دارویی و تولید مکمل‌ها، کیفیت نهایی محصول و سرعت خروجی دستگاه‌های پرس، مستقیما به یک مجموعه قطعه حیاتی بستگی دارد: سنبه ماتریس.

اگر کارپرداز، مدیر تولید یا صاحب یک برند صنعتی هستید، انتخاب درست سنبه و ماتریس نه تنها از هدررفت سرمایه جلوگیری می‌کند، بلکه استهلاک دستگاه‌های گران‌قیمت شما را به حداقل می‌رساند. در این مقاله مرجع، به بررسی صفر تا صد مشخصات فنی، متریال‌ها، راهنمای خرید و اصول نگهداری سنبه ماتریس می‌پردازیم.

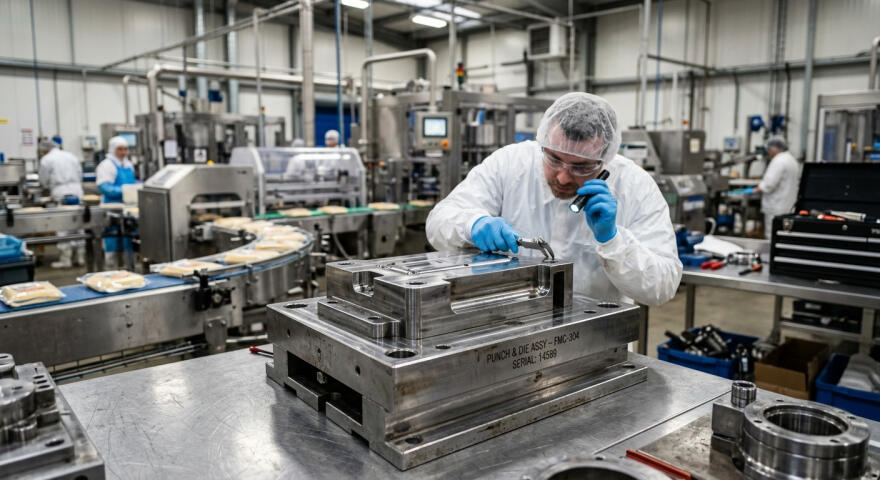

سنبه ماتریس چیست و چرا در تولیدات صنعتی اهمیت حیاتی دارد؟

آیا تا به حال به این فکر کرده‌اید که قرص‌های خوشبوکننده دهان، عصاره‌های فشرده گوشت (گالینابلانکا) یا مکمل‌های ورزشی چگونه با این دقت و ظرافت شکل می‌گیرند؟ پاسخ در مهندسی دقیق سنبه ماتریس نهفته است.

سنبه ماتریس (Punch and Die) در واقع قالب‌های فرم‌دهی در دستگاه‌های پرس هستند. پودر یا گرانول مورد نظر وارد حفره‌ای می‌شود و تحت فشار بسیار بالا، به شکل یکپارچه و جامد در می‌آید. این مجموعه از سه بخش اصلی تشکیل شده است:

• سنبه بالا (Upper Punch): وظیفه اعمال فشار اصلی از بالا به داخل حفره را بر عهده دارد.
• سنبه پایین (Lower Punch): میزان ورود پودر را تنظیم کرده و پس از پرس، محصول نهایی را به بیرون هدایت می‌کند.
• ماتریس (Die): حفره یا قالبی است که پودر در آن قرار گرفته و شکل نهایی (گرد، بیضی، چند ضلعی و…) را تعیین می‌کند.

خلاصه بخش: کیفیت پرداخت و ماشین‌کاری این سه قطعه، تعیین‌کننده وزن دقیق، ظاهر بی‌نقص و تراکم استاندارد محصولات فشرده در کارخانه شماست.

مکانیزم عمل سنبه و ماتریس در دستگاه‌های پرس

در دستگاه‌های پرس روتاری (Rotary Press) که در صنایع غذایی کاربرد فراوان دارند، سنبه‌ها و ماتریس‌ها روی یک تورت (Turret) دوار نصب می‌شوند. با چرخش تورت، سنبه پایینی پایین می‌آید تا پودر وارد ماتریس شود. سپس غلتک‌های دستگاه، سنبه‌های بالا و پایین را همزمان به سمت یکدیگر فشرده می‌کنند. در نهایت، با بالا رفتن سنبه پایینی، محصول پرس شده به بیرون پرتاب (Eject) می‌شود.

استانداردهای جهانی طراحی سنبه و ماتریس (EU و IPT)

برای اینکه بتوانید قطعات مناسبی برای دستگاه پرس خود سفارش دهید، باید زبان مشترک مهندسی را بشناسید. ابعاد و تلرانس‌های سنبه ماتریس در سطح بین‌المللی بر اساس دو استاندارد اصلی تعریف می‌شوند.

• استاندارد TSM (مبتنی بر استانداردهای آمریکا): که پیشتر با نام IPT شناخته می‌شد و بیشتر در ماشین‌آلات آمریکایی کاربرد دارد.
• استاندارد EU (استاندارد اروپا): رایج‌ترین استاندارد در ایران و دستگاه‌های وارداتی از اروپا و آسیا است.

نکته کاربردی: هنگام سفارش قطعه به تراشکاری‌های صنعتی یا شرکت‌های سازنده، حتما باید نوع استاندارد دستگاه خود (مانند ابزارهای نوع B یا نوع D) را مشخص کنید. ابزارهای نوع D قطر بیشتری دارند و برای تولید محصولات بزرگتر (مانند قرص‌های جوشان یا عصاره‌های بزرگ) استفاده می‌شوند.

متریال و آلیاژهای به کار رفته در ساخت سنبه ماتریس

انتخاب متریال اشتباه، مساوی است با شکستگی زودهنگام سنبه یا ساییدگی ماتریس. موادی که در صنایع غذایی پرس می‌شوند، گاهی حاوی قندهای چسبنده، اسیدهای خوراکی و یا ذرات ساینده هستند که فشار مضاعفی به فلز وارد می‌کنند.

فولادهای ابزار سردکار؛ قهرمانان مقاومت

برای ساخت سنبه ماتریس استاندارد، از فولادهای ابزار سردکار (Cold Work Tool Steels) استفاده می‌شود. این فولادها مقاومت بالایی در برابر سایش و فشار دارند. رایج‌ترین گریدها عبارتند از:

• فولاد 1.2080 (D3): دارای کربن و کروم بالا، مقاومت عالی در برابر سایش، مناسب برای پودرهای خوراکی ساینده.
• فولاد 1.2379 (D2): چقرمگی (Toughness) بالاتری نسبت به D3 دارد و در برابر شکستگی تحت فشارهای ناگهانی مقاوم‌تر است.

اهمیت استفاده از استیل ضد زنگ در صنایع غذایی

در صنایع غذایی و دارویی، به دلیل الزامات سخت‌گیرانه GMP و FDA، جلوگیری از زنگ‌زدگی و آلودگی محصول الزامی است. در مواردی که پودرهای خوراکی دارای خاصیت اسیدی یا رطوبت بالا هستند، استفاده از استیل‌های ضد زنگ گرید 440C با سختی بالا پیشنهاد می‌شود.

خلاصه بخش: انتخاب آلیاژ باید بر اساس آنالیز دقیق گرانول مواد غذایی شما (میزان چسبندگی، رطوبت و خاصیت سایندگی) صورت گیرد.

انواع روکش (Coating) برای جلوگیری از چسبندگی مواد غذایی

یکی از بزرگترین چالش‌ها در تولید محصولات غذایی فشرده (مانند پاستیل‌های فشرده، قرص‌های شیرین یا آبنبات‌ها)، چسبیدن مواد به سطح سنبه ماتریس است. برای حل این مشکل، تکنولوژی روکش‌دهی به کمک صنایع آمده است.

روکش‌های صنعتی با کاهش ضریب اصطکاک و افزایش سختی سطح، عمر قطعه را چند برابر می‌کنند:

1. روکش کروم سخت (Hard Chrome): رایج‌ترین و مقرون‌به‌صرفه‌ترین روکش که مقاومت در برابر سایش و خوردگی را افزایش می‌دهد.
2. روکش تفلون (PTFE): بهترین گزینه برای مواد غذایی به شدت چسبنده که قند بالایی دارند.
3. روکش تیتانیوم نیترید (TiN): با رنگ طلایی متمایز، سختی سطح را به شدت افزایش داده و برای پودرهای بسیار ساینده ایده‌آل است.

راهنمای خرید سنبه ماتریس: چک‌لیست طلایی ویژه کارپردازان

خرید قطعات صنعتی نیازمند دقت به جزئیات مهندسی است. اگر به عنوان کارپرداز یا مدیر خرید قصد سفارش سنبه ماتریس دارید، این چک‌لیست را به خاطر بسپارید:

• دقت در تلرانس ابعادی: فاصله بین سنبه و ماتریس (Clearance) باید در حد میکرون باشد. تلرانس‌های نامناسب (مثلاً اختلاف $0.05$ میلی‌متر بیش از حد مجاز) باعث خروج پودر از اطراف سنبه و گیرپاژ کردن دستگاه می‌شود.
• کیفیت پولیش سطح: سطح کاری سنبه (Tip) باید مانند آینه پولیش شده باشد (Mirror Polish). وجود کوچکترین خط و خش باعث چسبندگی مواد غذایی می‌شود.
• گواهی‌نامه متریال: از سازنده بخواهید سرتیفیکیت (Certificate) آلیاژ مصرفی را ارائه دهد تا از اصالت فولاد مطمئن شوید.
• حکاکی لیزری و شکل‌های سفارشی: اگر نیاز به حک شدن لوگوی برند روی محصول دارید، سازنده باید مجهز به ماشین‌کاری CNC پنج محوره با بالاترین دقت باشد.

اصول نگهداری، شستشو و افزایش طول عمر قطعات

حتی گران‌ترین و باکیفیت‌ترین سنبه ماتریس‌ها نیز در صورت نگهداری غیراصولی، به سرعت فرسوده می‌شوند. اجرای یک پروتکل دقیق نگهداری (SOP) در کارخانه الزامی است.

• تمیزکاری با التراسونیک: برای شستشوی سنبه‌ها از حمام‌های التراسونیک استفاده کنید. شستشو با برس‌های سیمی باعث ایجاد خراش‌های میکروسکوپی روی سطح می‌شود.
• روغن‌کاری استاندارد: پس از شستشو و خشک کردن قطعات، آن‌ها را با روغن‌های مخصوص گرید غذایی (Food Grade) پوشش دهید تا از اکسیداسیون جلوگیری شود.
• استفاده از کابینت‌های مخصوص: سنبه ماتریس‌ها نباید روی هم ریخته شوند. برخورد نوک سنبه‌ها به یکدیگر باعث لب‌پریدگی آن‌ها می‌شود. حتما از جعبه‌ها و کابینت‌های شبکه‌بندی شده استفاده کنید.

مشکلات رایج در فرآیند پرس (Sticking و Capping) و نقش سنبه ماتریس

شناخت مشکلات حین تولید و ارتباط آن با سنبه ماتریس، به عیب‌یابی سریع خط تولید کمک می‌کند.

۱. چسبندگی (Sticking و Picking):

زمانی رخ می‌دهد که بخشی از پودر به سطح سنبه می‌چسبد.

راهکار سنبه ماتریس: پولیش مجدد نوک سنبه، استفاده از روکش‌های نچسب (مانند کروم یا تفلون) یا حکاکی‌های کم‌عمق‌تر برای لوگو.

۲. پرش کلاهک (Capping):

زمانی که قسمت بالایی محصول فشرده شده (قرص) به صورت یک لایه جدا می‌شود.

راهکار سنبه ماتریس: این مشکل معمولا به دلیل عدم خروج هوای محبوس شده در ماتریس است. استفاده از ماتریس‌های دارای لبه‌های شیب‌دار (Tapered Dies) یا تنظیم دقیق سرعت ورود سنبه بالایی مشکل را حل می‌کند.

خلاصه بخش: بسیاری از مشکلات فرمولاسیون را می‌توان با اصلاح طراحی فیزیکی سنبه و ماتریس برطرف کرد، به شرطی که با یک سازنده متخصص مشورت کنید.

سوالات متداول (FAQ)

۱. طول عمر مفید یک دست سنبه ماتریس چقدر است؟

طول عمر این قطعات ثابت نیست و کاملاً به خاصیت سایندگی پودر، فشار پرس دستگاه، سرعت تولید و کیفیت نگهداری بستگی دارد. اما با متریال باکیفیت و نگهداری اصولی می‌توان میلیون‌ها قطعه محصول را بدون افت کیفیت تولید کرد.

۲. آیا می‌توان از سنبه ماتریس‌های دارویی برای صنایع غذایی استفاده کرد؟

بله، استانداردهای ساخت هر دو بسیار شبیه به هم است. با این تفاوت که در صنایع غذایی به دلیل وجود قندها، مشکل چسبندگی شایع‌تر است و ممکن است نیاز به روکش‌های متفاوتی باشد.

۳. بهترین روش برای تمیز کردن مواد غذایی چسبیده به سنبه چیست؟

استفاده از دستگاه شستشوی التراسونیک به همراه حلال‌های ملایم که باعث خوردگی فلز نشوند. هرگز از ابزارهای تیز یا سمباده برای کندن مواد استفاده نکنید.

۴. دلیل اصلی کچل شدن یا لب‌پر شدن نوک سنبه چیست؟

تنظیم نبودن دستگاه پرس (برخورد سنبه بالا و پایین به یکدیگر در غیاب پودر)، استفاده از فولاد نامناسب با چقرمگی پایین، و یا برخورد فیزیکی قطعات هنگام شستشو و جابه‌جایی.

۵. آیا برای تولید محصول با اشکال هندسی خاص (حیوانات، میوه و…) نیاز به دستگاه جدیدی است؟

خیر. با داشتن یک دستگاه پرس استاندارد، شما تنها نیازمند سفارش طراحی سنبه ماتریس با مقطع هندسی دلخواه خود (Multi-tip یا شکل‌های پیچیده) به روش ماشین‌کاری CNC هستید.

۶. تفاوت سنبه ماتریس نوع B و نوع D در چیست؟

ابزارهای نوع D دارای قطر بدنه ضخیم‌تر و ماتریس بزرگتری هستند و برای تولید محصولاتی با قطر بیش از $16$ میلی‌متر کاربرد دارند، در حالی که نوع B برای محصولات کوچکتر استفاده می‌شود.
